全自动多功能贴双面胶机
机械型号: RT-700L
机械尺寸: L4225*W1700*H1500
简要描述: RT-700L型号特配备专利设计90度转向组件, 可于传送中不停机把纸张90度转向, 产品可一次性完成双面胶四边边贴。整机加长以配合两次贴合动作
机械说明
机械参数


结构特征

● 整机为轻型机设计,主传动部位采用同步带传动,高精度定位部分采用精密同步齿轮传动

● 给纸部采用摩擦送纸方式,高效出纸刀,能保证给纸顺畅

● 简洁实用的纠偏装置, 配备定位压纸轮,保证传送精度

● 贴合部位采用新型黏贴机构,具有高效的贴合性能;贴合长度采用人机对话,长度可以任意设定

● 双面胶切口为齿口型

● 收纸部采用连续积盒方式,配高精度光电计数装置

● 关键部位采用进口电气元件,保证设备稳定性

● 全程故障预警显示装置;触摸屏操作控制

● 并可根据产品的不同,易以选配及扩展所需功能




送纸部机构

● 摩擦送纸方式,高效出纸刀,适应卡纸及单瓦楞纸板生产



人机界面控制系统

● 亲和的操作界面,简洁易懂

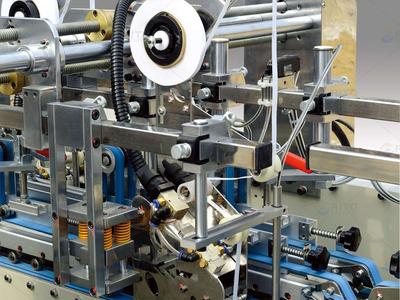

第一次边贴

● 创新粘贴机构, 高速贴合运作, 超高 效能。第一次边贴实现把双面胶贴 于纸张左右两边




纠偏及90度转向组件

●简洁定位传动组件, 令纠偏更精准。完成第一次贴边, 我们的独特设计- 90度转向组件把两边已贴过双面胶 的纸张, 在高速直线运转中90度转向, 然后转送到第二次边贴。




第二次边贴

● 第二次边贴把双面胶贴于纸张余下两边, 于此完成纸张四边贴双面胶动作, 传送到收纸部。



RT-700L 加工流程示意图




选配机构

● 糊盒机构--可实现快递封等盒子的一次性成型等。

● 可按客户需要订制大尺寸机型以生产大型卡纸或瓦楞纸产品

● 对线贴窗机构—增加此机构可在机器上实现贴窗功能, 可在同一机器生

● 产纸巾盒子及各类玩具、电子产品包装盒


型号名称700700L
适应纸张克数150克(g)/平方米(m2) - 3mm厚度以下(thickness)
工作速度90米/每分钟(90m/minute)
主电机功率2.2KW11KW
气泵电机功率1.6KW
最大尺寸680×680mm
最小尺寸120×120mm
贴胶长度30-680mm
贴胶宽度3-30mm
机器总体尺寸4300×1500×1600mm8200×1500×1600mm
机器重量1.5吨 (tons)3.2吨 (tons)
