产品详情

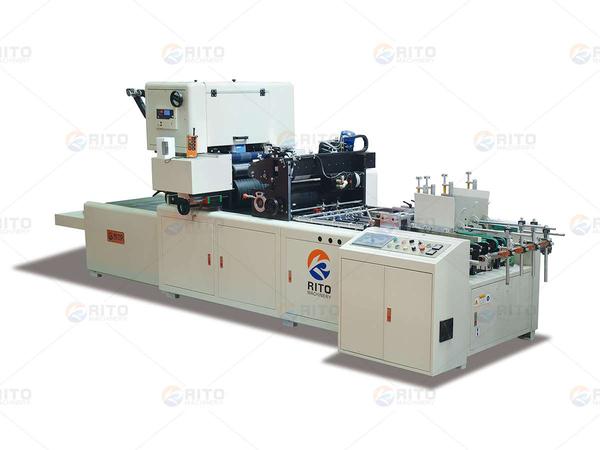

数码对线贴窗机
机械型号: RT-600
机械尺寸: L4500*W1500*H1700
简要描述: 适用于PET、PVC、PP、OPP、PE、阿沙的甚至于纸张。亦可用于有特殊效果之薄膜如光膜、哑膜、闪光膜、有色膜、已印刷之薄膜、有UV过滤之薄膜及荧光薄膜等, 独有刀筒设计,配合可调节之吹风/吸风系统,确保塑料薄膜能准确顺畅贴上窗口纸板
机械说明
机械参数



上胶部

● 上胶部由经镀铬的上胶滚筒、胶水分隔导板、侧限位及上胶模版滚筒组成

● 上胶部可轻易拉出,方便设定及清洗,简单易用

● 可调节之胶水分隔导板控制胶水之范围及分量

● 如遇停机,汽缸便会把上胶滚筒升起, 并以另一独立电机来驱动,避免胶水渗漏

● 另备上胶预备台,可于机器外准备上胶模版,省时方便





压线切角部

● 压线部采用独立的加热米线轮进行压线

● 独立的油加热滚筒能使弯曲胶片平整

● 高精密的伺服切角系统能使胶片更光滑

● 独立的微调系统能使操作更简单快捷




贴窗部

● 产品以吸风台由上胶部转送贴窗部。吸风台独立运作,利用电眼检测;如遇空张,吸风台实时下降,有效避免皮带沾上胶水

● 可根据产品大小调节吸风台风量

● 吸风汽缸由特殊材料制成, 轻巧光滑,可提升速度,避免于塑料薄膜表面产生刮痕

● 通过刀筒滚动,刀筒与另一固定刀杆交错,于是塑料薄膜以“剪刀式”分切, 切口更平整

● 独有刀筒设计,配合可调节之吹风/吸风系统,确保塑料薄膜能准确顺畅贴上窗口纸板




收纸部

● 收纸皮带设计宽阔,高度可调整,成品重叠整齐

● 皮带速度亦可调整至与机器速度同步




飞达及输纸系统

●配备专业的下皮带飞达走纸机构,并可选配两种不同之提升系统,分别为堆纸架提升系统及皮带提升 系统配合操作。堆纸架提升系统的特点在于皮带可持续运作,纸 盒通过可上、下移动之堆纸架走纸,此堆纸架不但灵活运送不同纸盒,并有防刮痕功能。皮带提升系 统则速度较高,增加产能。

●设计之飞达走纸机构为最新之走纸技术,同步带飞达配有自动吸风系统;链条调整部有4根传送链条

●飞达部设有输送门,其设计独特,可在不需要任何外部工具的情况下任意调整上导轨由 5mm厚的扁 钢制成,并于版框的中间提起部分连接, 结构牢固,能保证导轨、 卡纸和链条之间对位准确,即使在严重纸张堵塞后仍能保持精确的设置,用微调的方法进行高度调节第二次边贴

●第二次边贴把双面胶贴于纸张余下两边, 于此完成纸张四边贴双面胶动作, 传送到收纸部。





薄膜材料

适用于PET、PVC、PP、OPP、PE、阿沙的甚至于纸张。

亦可用于有特殊效果之薄膜如光膜、哑膜、闪光膜、有色膜、已印刷之薄膜、有UV过滤之薄膜及荧光薄膜等。



可完成对线贴窗盒型

003.jpg 002.jpg


型号名称RT-600 数码对线贴窗机
最大纸张尺寸长(L)600*宽(W)520
最小纸张尺寸宽(W)80*长(L)100mm
窗口最大尺寸长(L)400*宽(W)400
窗口最小尺寸宽(W)30*长(L)45mm
纸张厚度卡纸材料: 从200克/平方米~2.000克/平方米 / cardboard: 200gr/m2~2.000gr/m2
瓦楞纸: 从微瓦到6毫米厚 / corrugated board: from micro-flute~6mm thickness
薄膜厚度0.03-0.2um
粘贴精度左右(left/right)±0.5mm 上下(top/bottom)±1mm
机械尺寸长(L)4500*宽(W)1500*高(H)1700
机器重量3300kg
主电机功率3kw
上胶辊电机功率0.09kw
收纸电机功率0.37kw
